型号：触摸式LED台灯/遥控开关/电磁炉 | 编号：JLB004

详细

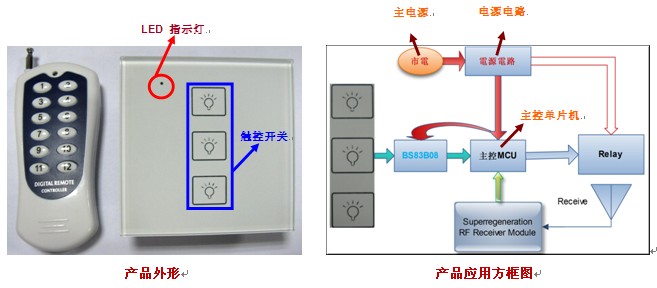

控型遥控开关 BS83B08A-3

特性

• 8-bit 单片机 (BS83B08A-3 16NSOP) 用于触控型遥控开关的应用
  • 触控按键：´ 8
  • 触控按键具有防水功能
  • 内置 64 字节 EEPROM
  • Flash 型单片机，支持 ICP 多次烧录功能
• 工作电压：AC 100V ~ 240V (50 / 60Hz)
• 负载功率：白炽灯 300W /路，节能灯 180W /路
• 无线频率：315MHz / ASK
• 遥控距离：空旷地 80m



  应用领域
  玻璃水晶面板触控，家用电器，例如抽油烟机、烘碗机、除湿机等





操作步骤

• 将遥控开关与负载灯具连接到市电供电电路上，可任意接一路或两路灯具。单按触控按键可对相对应的一路负载灯具进行乒、乓按键动作，即开 / 关按键动作。触控按键自上而下，3 个触控按键依次对应负载输出out1、out2和out3。
• 单按玻璃面板上的触控按键，打开某一路灯具后，松开手，3 秒内再次按住此路按键，长按此路触控按键，3 秒后触控面板上红色 LED 指示灯会闪烁 1 次。继续长按此按键，红色 LED 指示灯依次会出现闪烁 2 次、闪烁 3 次、闪烁 4 次。依次指示进入相应的状态，每一路开关最多可学习 4 个乒、乓按键、4个只开按键、4个只关按键。
  • 红色 LED 指示灯闪烁 1 次提示，此时松开按键，将进入乒乓按键学习状态；松开手后，按遥控器上的按键（12 个按键中的任意一个），遥控开关接收到遥控信号以后，此时指示灯会闪烁一下，提示学习成功，学习成功以后，遥控器上学习的按键就可以打开或者关闭相对应一 路的负载灯具。如果闪烁两下则说明此按键的乒乓按键功能已学习过。
  • 红色 LED 指示灯闪烁 2 次提示，此时松开按键，将进入只开按键学习状态；松开手以后，按遥控器上按键（12 个按键中任意一个），遥控开关接收到遥控信号以后，此时指示灯会闪烁一下，提示学习成功，学习成功以后，遥控器上学习的按键就可以打开相对应一路的负载灯 具。如果闪烁两下则说明此按键的只开按键功能已学习过。
  • 红色 LED 指示灯闪烁 3 次提示，此时松开按键，将进入只关按键学习状态；松开手以后，按遥控器上按键（12 个按键中任意一个），遥控开关接收到遥控信号以后，此时指示灯会闪烁一下，提示学习成功，学习成功以后，遥控器上学习的按键就可以关闭相对应一路的负载灯 具。如果闪烁两下则说明此按键的只关按键功能已学习过。
  • 红色 LED 指示灯闪烁 4 次提示，此时松开按键，将进入删除已学习按键的状态；松开手以后，在 3 秒内再次长按此按键，2 秒钟以后，红色 LED 指示灯再次闪烁 4 次提示，此路开关已学习的遥控按键已全部删除。
